■ PC-98 整備日記 PC-98 その7 (LANカードを装着)

LANカードを装着(これでLANを2つ実装)

LANカードを装着してみようと思います。ただしこれがギリギリで入らない(泣
しかし、色々しているうちに入りました。PC-98の構造はだいたい一緒なので以下の方法で入れましょう。
これで安上がりな複合ボードの完成です。

LAN10/100Mbps

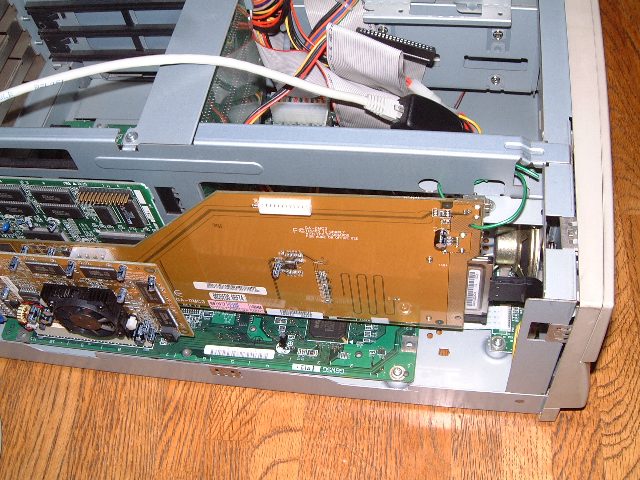

まずは写真より。

かなり無理矢理です。壊れても別に・・・位の覚悟が必要です。
普通に入れても入りません。それゆえに工夫が必要になります。
まず、カプラとLANカードを別にしてカードをソケットへ入れます。なお、スピーカが邪魔なのではずします。

ソケットを装着しているネジ2本をはずします。そしてソケットを少し斜めにします。
この状態でゆっくりとPCI(スロット1)へ入れます。さらに斜めの状態でカプラを取り付けます。
ゆっくり少しずつソケットを元の位置に戻します。戻したらネジを取り付けてます。

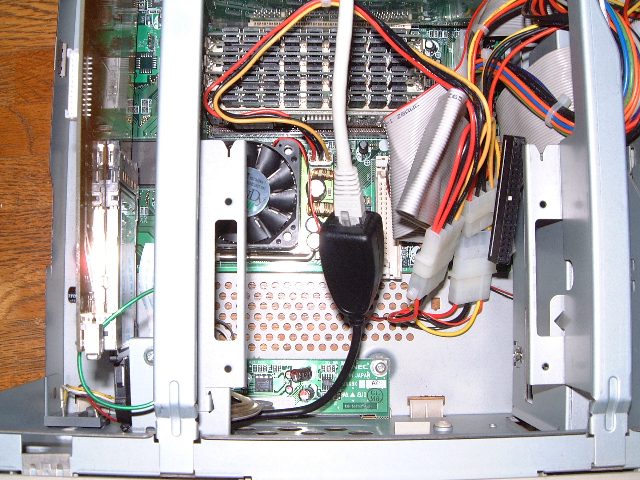

最後に針金等でカードを反らせてLANカードとカプラ端子が一直線になるようにして完成です。
また、スピーカを元に戻す事もできます。これで光回線に接続して動作確認が取れました。
