■ PC-98の整備 その3(ビデオカード編)

GeForce2 MX400 32MB
※ PCI接続タイプのビデオカードを利用いたします。

PC-98用ビデオカードはVoodoo Banshee 16MBが最後でそれ以降はありません。
しかしながらWindows2000の場合OSが制御を行います。
それゆえにAT機用のビデオカードが使える可能性があります。

そこで今回はじめてPC-98にWindows 2000を入れてみました。
ドライブ文字がAT機と同じなんです。PC-98にWindows 2000を入れると、それはもうAT機と同じです。

VGAGeForce2 MX400 VRAM-32MB

導入方法は簡単ではなく相性があるようです。

最低条件としてWindows 2000が必須となります。
Windows 95,98ではハードに依存する部分が多い為動かないようです。

次に問題となるのがビデオBIOSです。AT機には必須ですよね。これが無いとビデオ自体が出ません。
しかしながら、PC-98にはこのような概念は無くビデオBOISは不要。
逆に邪魔になる場合もあるようです。

今回、当方が使用したカードはGeForce2 MX400 32MB。IO-DATAさんから出ていたモノです。型番はGMX4/PCI。
BIOSをいじる事無く導入可能な良いカードです。

ドライバはリファレンスを使用。nVIDIA社から落としてきましょう。後は以下の手順で導入しましょう!

1,PCIスロットに、ビデオカードを刺す。
2,ビデオカード出力端子と抜いては駄目なカード(映像出力用)のRGB入力端子をVGAケーブルで接続。
3,電源を入れます。
4,普通にWindows 2000を起動させます。

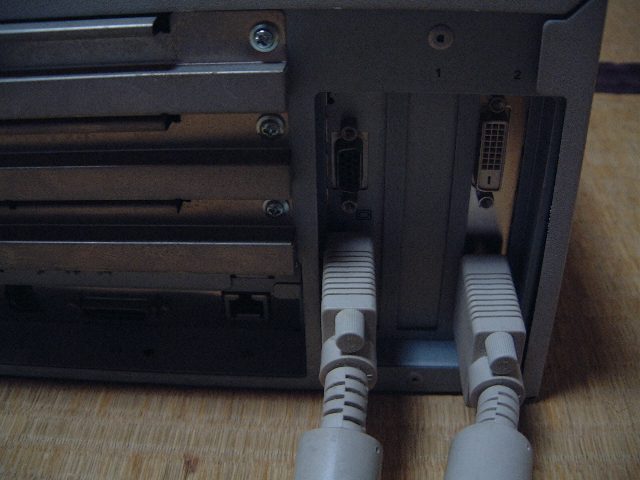

まずここまでは簡単ですよね。2項目目は以下の写真の通りです。

■ この地点でドライバを導入してはいけません。再起動後動かなくなります。

以下のアドレスからDispFlipというソフトを落として導入して下さい。
http://www2s.biglobe.ne.jp/~asmpwx/down/download.htm

sysファイルをコピー後レジストリをいじって動かします。
これはPC-98内蔵グラフィックから外部接続グラフィックへの切替を行えるというソフトです。
切り替えないといつまでもボロイデントのままです。 自動切替よりも、手動切替を行うプログラムのショートカットを作成しショートカットキーを割り当てます。
これが一番良いみたいです。そのキーで切替が自由に行えます。

5,DispFlipを導入する。万一を考え手動にします。
6,再起動しないでリファレンスドライバをインストールします。
7,セーフモードで再起動します。
8,デバイスマネージャーからボロイデントを無効にします。
(削除するとまた認識されてしまいます。必ず、無効で。)
9,再起動します。
10,するとWindows 2000 起動中のまま画面が変わらなくなります。

画面が変わらなくなるのは旧ビデオカードが切断されたからです。
切断後は信号が入らなくなるので"起動中"のまま画面が変わらなくなるという訳です。
しかし、新しいGeForce2には信号が入っていますのでここで切替を行います。

するとちゃんとWindows 2000のデスクトップが出てきます。
※ ショートカットキーを割り当てないと切替ができませんので要注意です。

11,先程のショートカットキーで切り替えます。
12,解像度・色数を調整します。

これで完了です。ちなみにマルチディスプレイは使用できないみたいですがそこまで欲出しても仕方がないです。

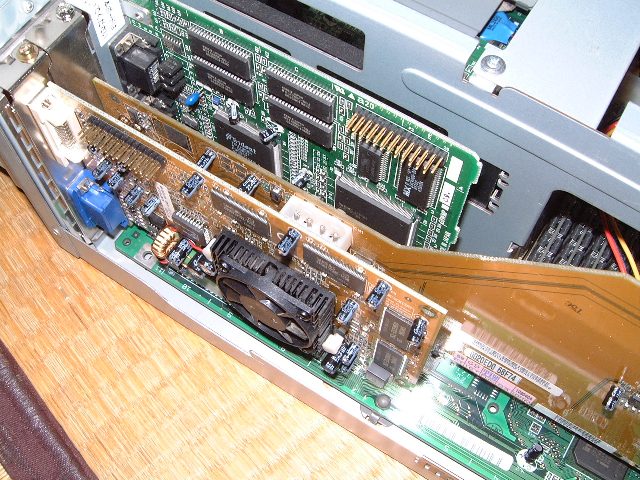

一番手前がGeForce2 MX400 32MBです。
